|
鎂及鎂合金
鎂是周期表中第二族化學元素，原子序數為12，熔點為615℃，密度為1.74g/cm3。鎂及鎂合金是理想的犧牲陽極材料，它的優點是密度小、電位負、極化率低，單位質量發生電量大；不足之處是電流效率低（約50%）。鎂及鎂合金分三大系列；高純Mg、Mg—Mn、Mg—Al--Zn—Mn。

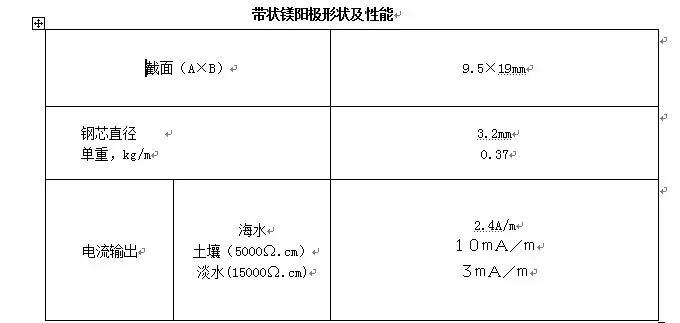

鎂的生產方法采用硅熱法生產，此法又叫皮江法。用硅鐵在真空和高溫的條件下還原煅燒白云石，直接制取金屬鎂，此法生產的鎂是鎂蒸餾后結晶得來，所以含雜質很少，非常適合用來制造鎂合金陽極。鎂的密度為１.74ｇ/cm3 ，開路電位：-1.56v，但土壤中電流效率低，只有５０％左右。標準電極電位：－2.37ｖ， 海水中的穩定電位為：－１．４５Ｖ △E=0.7V在土壤電阻率小于１００Ω.m 的地方可選用鎂陽極。高純鎂如果加工成帶狀陽極，可把應用范圍擴大到1170Ω.m的環境中。Ｄ型鎂陽極:主要應用在土壤環境中。
①高純鎂（高電位鎂陽極） 高純鎂（含鎂大于99.95%）。它具有電位負、機械加工性好的優點。因其負電位大，故有時又稱高電位鎂陽極。它適用與加工成帶狀陽極，在電阻率較高的土壤和水中使用。②Mg—Mn合金（高電位鎂陽極） 當Mg—Mn合金作為犧牲陽極用時，其電流效率的高低取決于Mg原料純度，越純電流效率越高，電位也越負。鎂錳也是高電位陽極，它適合于鑄造和擠壓兩種加工方式，主要用于高電阻率環境中。③Mg—Al--Zn—Mn合金（標準鎂陽極） Mg—6Al--3Zn—Mn合金陽極的開路電位為-1500mv（sce），在實驗室試驗的電流效率為60%左右，表面溶解均勻，是土壤中應用最廣泛的陽極材料。
|
